8按鍵觸摸檢測 IC

概述

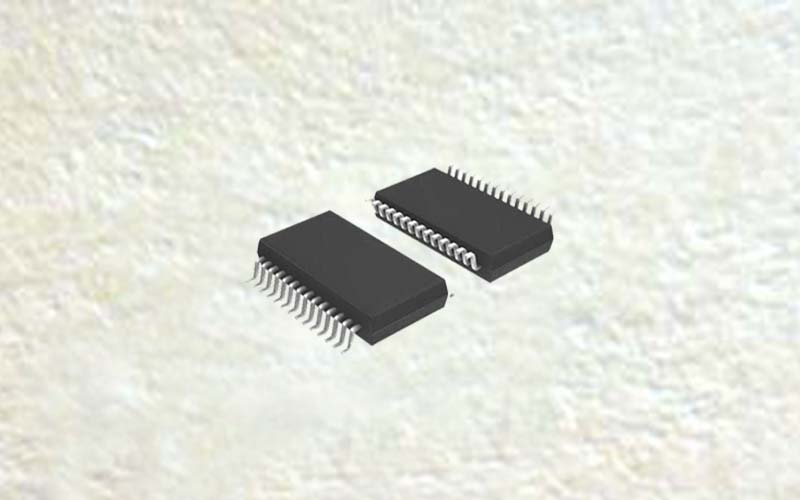

 TTP226-809SN

是一款使用電容式感應原理設計的觸摸IC, 提供 8 個觸摸鍵,

此觸摸檢測芯片是專為取代傳統按鍵而設計, 觸摸檢測 PAD 的大小可依不同的靈敏度設

計在合理的范圍內, 低功耗與寬工作電壓, 是此觸摸芯片在 DC 或 AC 應用上的特性。

特點

工作電壓2.0V ~ 5.5V

工作電流在VDD=3V 時典型值 80uA, 最大值 160uA

輸出刷新率在VDD=3V 時約 55Hz

16 階可選靈敏度 (SLSE1~4 管腳選項)

穩定的人體接觸檢測，以取代傳統直接切換的鍵(direct switch key)

提供直接模式、矩陣模式和串行模式,由 pin 選項選擇

直接模式下最多8 個輸入 pads 和 8 個輸出；

串行接口模式下最多8 個輸入 pads；

固定的2*4 和 3*3 矩陣類型提供最多 8 個輸入 pads

 輸出可由pin 選項選擇為高電平有效或低電平有效

在上電之后有一段穩定時間，在此期間不要觸摸鍵區(key-pad)，且功能無效，

TTP226-809SN 的是 0.8~1.0 秒

始終進行自校準，當所有鍵沒被觸摸時，重校準周期TTP226-809SN 的是 0.8~1.0 秒



應用范圍

各種消費性產品

 取代按鈕按鍵
