型號	焦距	角度	距離	尺寸	厚度
7709-9	6mm	120°	7米	Φ17.5mm	0.6mm



       菲涅爾透鏡在熱釋紅外感應方面的作用有兩個：一是聚焦作用，即將熱釋紅外信號折射（反射）在PIR上，第二個作用是將探測區域內分為若干個明區和暗區，使進入探測區域的移動物體能以溫度變化的形式在PIR上產生變化熱釋紅外信號。

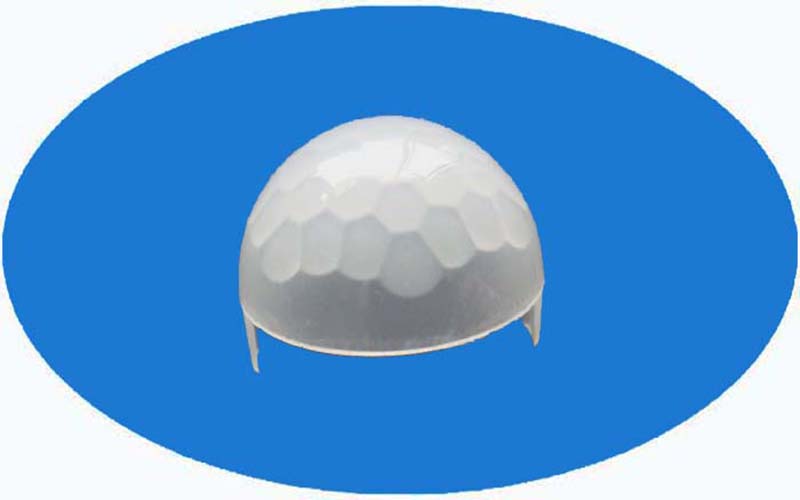

       菲涅爾透鏡,簡單的說就是在透鏡的一側有等距的齒紋.通過這些齒紋,可以達到對指定光譜范圍的光帶通(反射或者折射)的作用.傳統的打磨光學器材的帶通光學濾鏡造價昂貴。菲涅爾透鏡可以極大的降低成本。典型的例子就是PIR（被動紅外線探測器）。PIR廣泛的用在警報器上。如果你拿一個看看，你會發現在每個PIR上都有個塑料的小帽子。這就是菲涅爾透鏡。小帽子的內部都刻上了齒紋。這種菲涅爾透鏡可以將入射光的頻率峰值限制到10微米左右（人體紅外線輻射的峰值）。
